Home-Desk-Cockpit A320

Salut tout le monde !!

Bon voilà j'ai commencé le mien.
Le but étant de pouvoir garder un bureau pour travailler et jouer à d'autres jeux et hop!, homecockpit !, le tout dans le salon ... ouais je n'ai pas de pièce à moi donc va falloir la jouer fino si je ne veux pas faire criser ma compagne ... :whistle:

Etape 1, mi août 2023, celle qui m'a lancé, l'achat du pedestal de chez AirFrameLab en occasion
Etape 2, fin août, profitant que ma femme aille voir sa famille pendant une semaine, je profite pour faire tourner H24 l'imprimante 3D pour faire le MIP !




Puis du premier écran, un Dell E190SB (19" en 5/4) pour les ECAM et un câble DVI/DP
Chaque modèle d'écran que j'ai choisi peuvent s'incliner jusqu'à 20° donc parfait pour mon besoin !



Pile la bonne taille mais la carcasse de l'écran devient vite un problème ... démontage du tout et scotchage en masse de la dalle sur le pied.
Collage, ponçage, peinture... hey les amis, protégez bien vos surfaces, ça évitera de faire comme moi... en collant les parties du MIP la colle a coulé à travers et est venue se fixé à .... la table basse du salon... ma femme va m'en parler longtemps je pense :whistle: o_O





He is alive !!

Madame n'étant toujours pas revenu, il est tant de se retrousser les manches et de se mettre au bricolage !
Direction Le Roi Merlin, qui n'était pas roi mais enchanteur, mais que voulez vous ... pour acheter tout ce que je ne pensais jamais acheter ! Une scie sauteuse, perceuse, du bois, de la visserie, de la colle, ... et c'est parti !

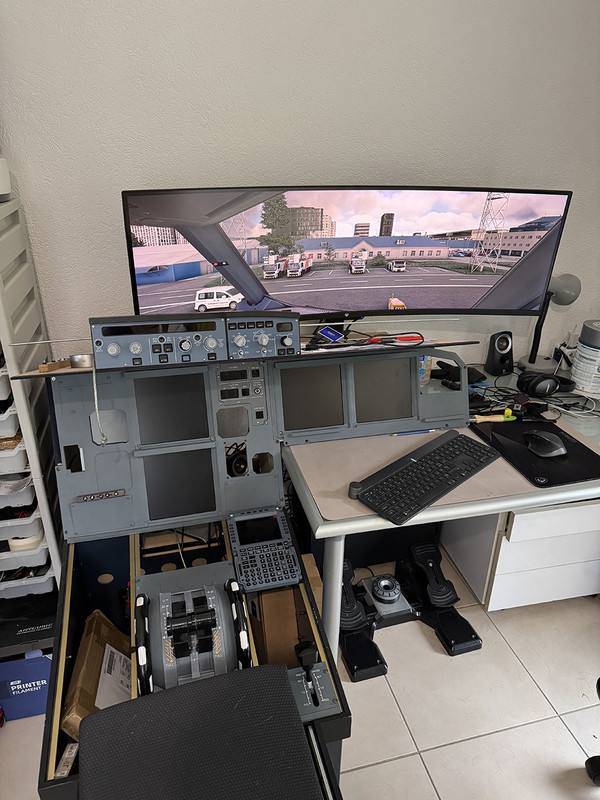

Des roulettes pour que ça soit mobile ! Logique... et un changement de bureau pour que ça rentre dans mon espace.











Réception du 2ème écran : un Dell E1709W (17" en 16/10) pour le PFD/ND, galère pour en trouver..., un câble VGA/DP et un support pour rehausser l'écran principal.

Ah... le panel est pas adapté au bureau ... Va falloir modifier et réprimer cette partie...



Voilà qui est mieux ! Bon par contre, l'écran à l'envers avec les câbles qui partent vers le haut... pas bonne idée ! Qualité et field of view médiocre ! Donc, commande de câble d'alim et prise VGA coudés obligatoire pour pouvoir le mettre à l'endroit.



ça avance !

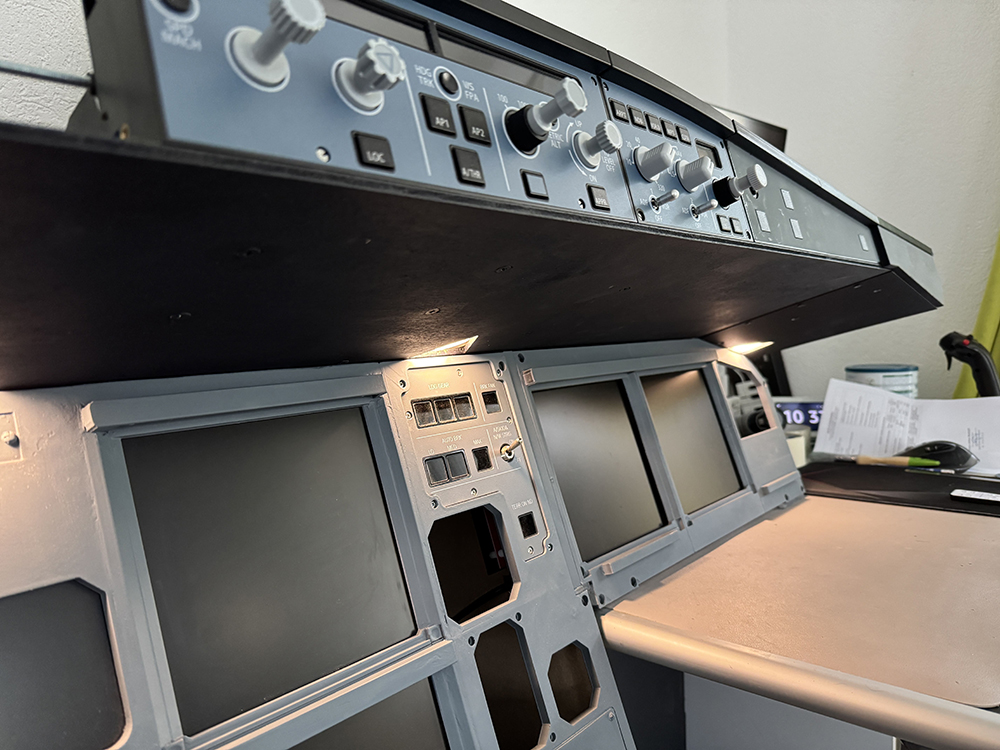

Maintenant au tour du glareshield !


Effectivement, du très beau travail...
Je suis surpris par un détail. Tu es l'une des rares personnes à avoir reproduit la place du copilote au lieu de celle du pilote !
Est-ce pour le coté droitier de l'utilisation du joystick ?
Et, avec quelle imprimante 3D réalises-tu les grandes surfaces de panneau ?
Sinon, bon courage pour la suite.

Effectivement, du très beau travail...
Je suis surpris par un détail. Tu es l'une des rares personnes à avoir reproduit la place du copilote au lieu de celle du pilote !
Est-ce pour le coté droitier de l'utilisation du joystick ?
Et, avec quelle imprimante 3D réalises-tu les grandes surfaces de panneau ?
Sinon, bon courage pour la suite.
Parce que je n'ai connu que la place de droite donc par "habitude" d'y être je refais cette place.
J'utilise une ender 3 v2

airbus-a320-mip-panels-ready-to-3d-print-3d-model-stl (1).jpg

Parce que je n'ai connu que la place de droite donc par "habitude" d'y être je refais cette place.
J'utilise une ender 3 v2

Voir la pièce jointe 26583
Et bien, le jour ou tu es promu commandant de bord, tu n'as plus qu'a te remettre au travail...
Avec ta vue des découpes et en ayant vu les caractéristiques de l'imprimante, je comprends mieux comment tu as divisé les "morceaux" des panneaux.

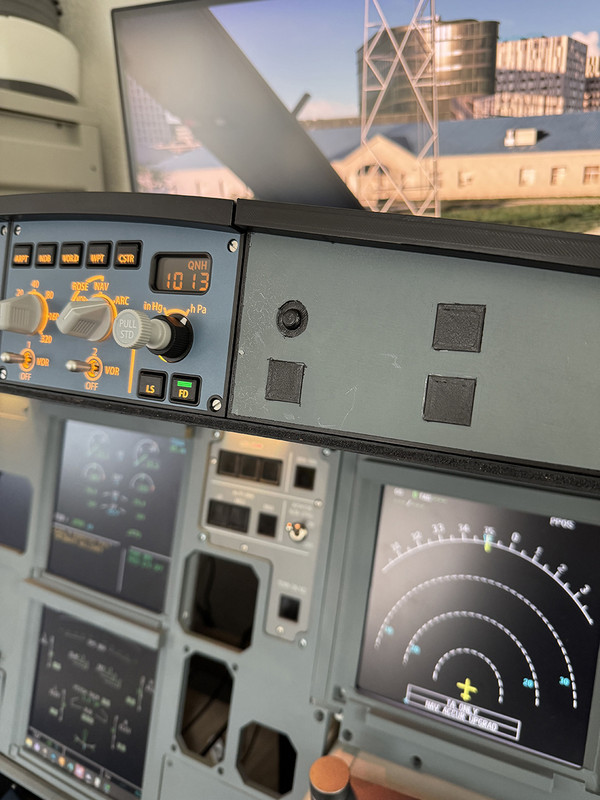

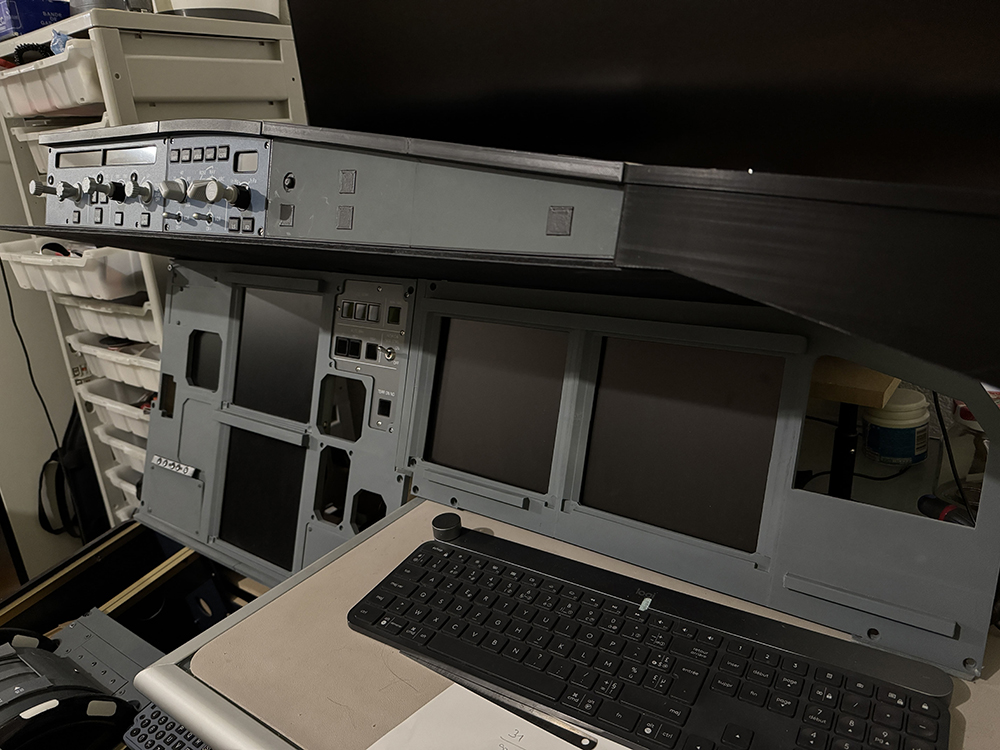

Petits updates : Peinture de la structure du MIP, pose du MiniFCU de minicockpit et du MCDU de JavaSimulator.






J'ai acheté le panel ABRK de Skalarki mais .... pas adapté à mon MIP :rolleyes:
Qu'à cela ne tienne !

Capture d'écran 2024-02-11 100033.png



Dernière édition:

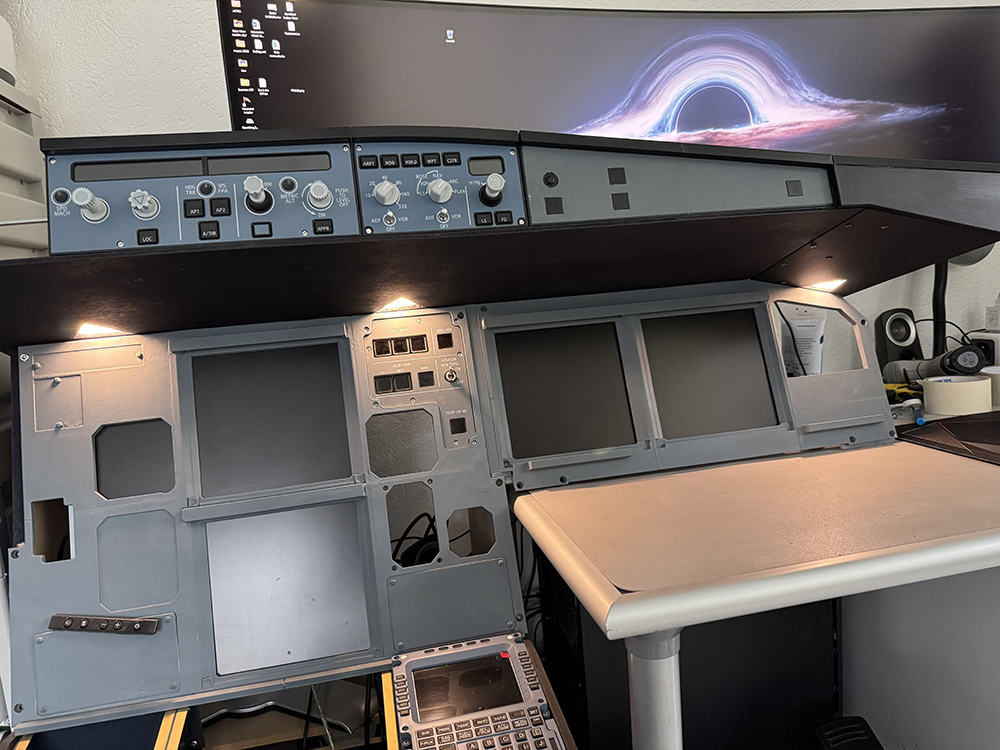

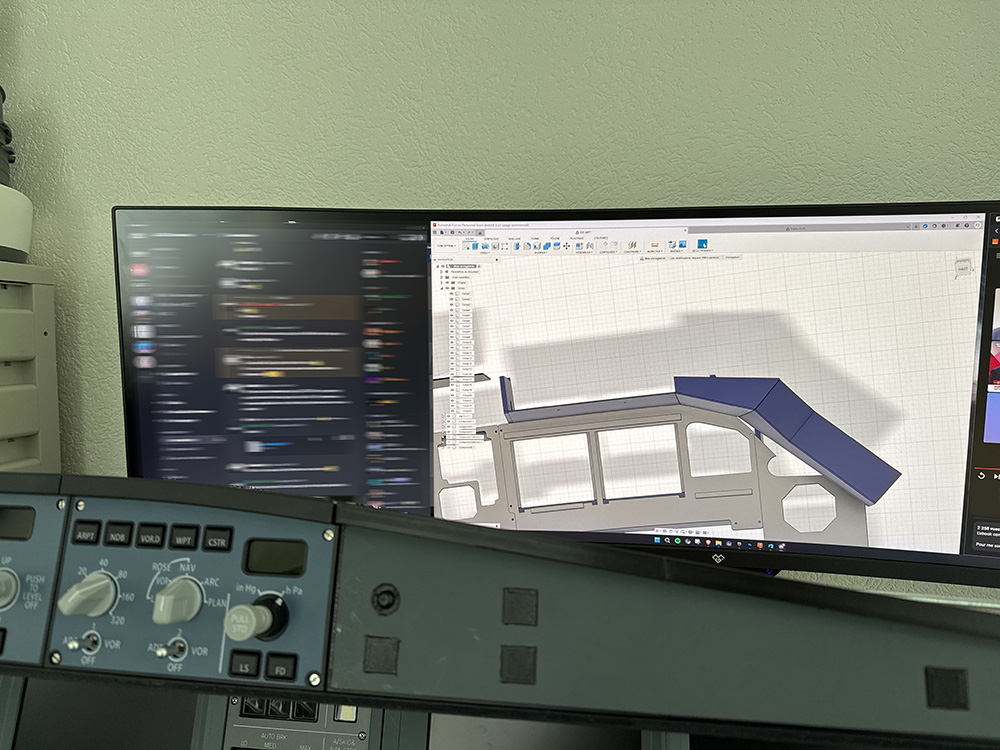

MIP v2

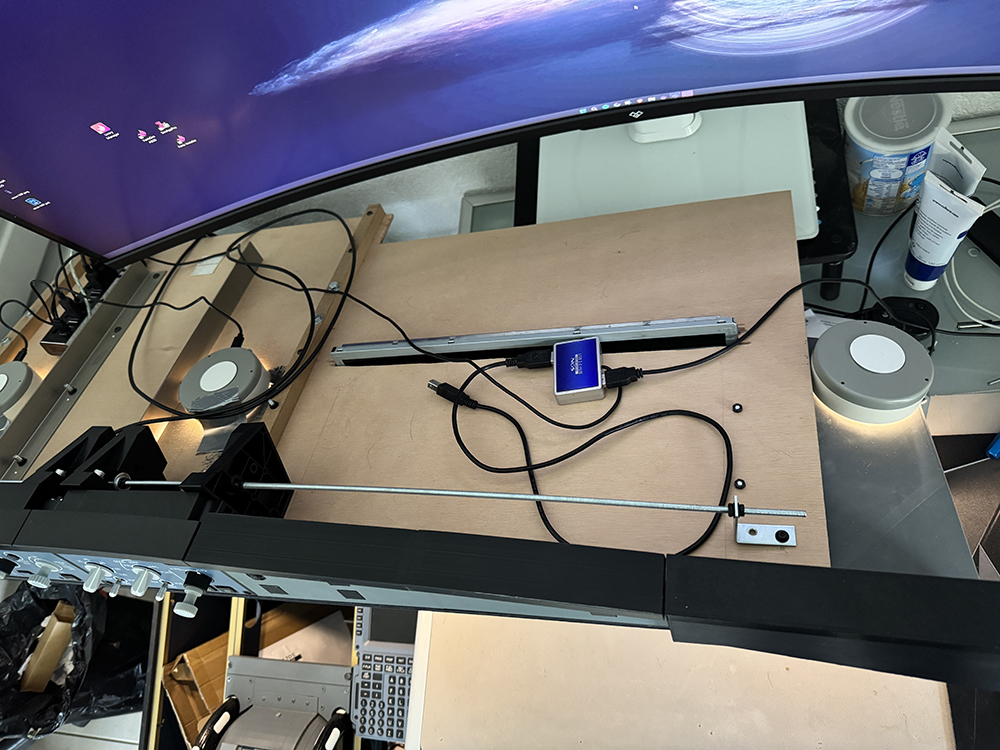

Seul truc qui me chagrine, c'est qu'à chaque fois que je devrais installer un nouveau panel ou faire de la maintenance, je vais devoir le retirer. Donc exit les vis directement dans le MDF, je vais devoir trouver une solution pour que ça soit facilement amovible sans dégrader la structure.

La première solution : Aimanter le panel et poser des charnières à la base du panel pour que ça fasse comme une porte. Idéal sur le papier mais impossible. Aucune surface assez large pour y fixer des charnières.

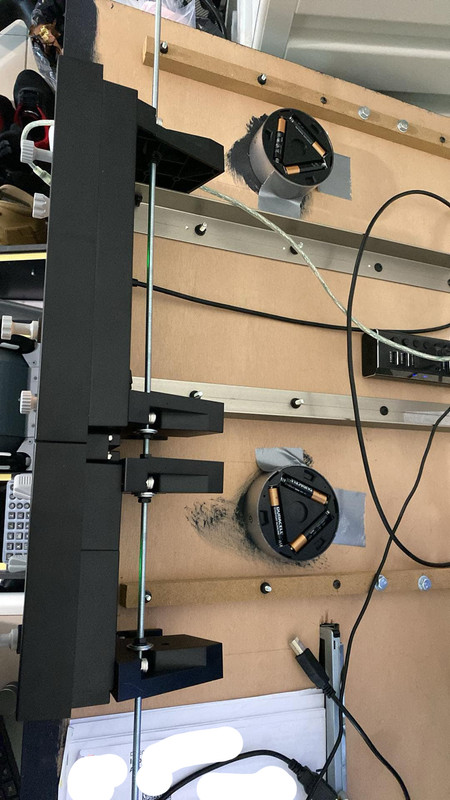

Seconde solution retenue : Aimanter de chaque côté et laisser une vis de l'ancien panel pour faire guide.



Bien content du résultat !



Next step : Refaire des caches des CDPLC et m'attaquer à la fabrication de la manette des gaz !

MIP v2

Voir la pièce jointe 29691 Voir la pièce jointe 29692

Seul truc qui me chagrine, c'est qu'à chaque fois que je devrais installer un nouveau panel ou faire de la maintenance, je vais devoir le retirer. Donc exit les vis directement dans le MDF, je vais devoir trouver une solution pour que ça soit facilement amovible sans dégrader la structure.

La première solution : Aimanter le panel et poser des charnières à la base du panel pour que ça fasse comme une porte. Idéal sur le papier mais impossible. Aucune surface assez large pour y fixer des charnières.
Seconde solution retenue : Aimanter de chaque côté et laisser une vis de l'ancien panel pour faire guide.

Voir la pièce jointe 29693 Voir la pièce jointe 29694

Bien content du résultat !

Voir la pièce jointe 29695 Voir la pièce jointe 29696

Next step : Refaire des caches des CDPLC et m'attaquer à la fabrication de la manette des gaz !
Une solution pour faire des panels amovibles et pouvoir les repositionner à l’infini (et utilisé en vrai par Airbus d’ailleurs): le Velcro!
