Bonjour,
Je voudrais savoir comment dois je connecter un afficheur comme celui ci
sur un module ATMEL 2560 REV 3. Je dois ensuite le configurer sous mobiflight.
La plupart des Tuto mobiflight font étant d'un contôleur Max7219 que je n'ai pas.
C'est un afficheur à cathode commune


Merci.

Dernière édition:
Bonjour, il faudra passer par du multiplexage avec un MAX7219 et le câbler comme il est décrit dans la fiche technique. Un Max7219 peut prendre en charge jusqu'à 8 chiffres.

Fabien

Cela peut certainement se faire en programmant l'Arduino directement, mais je ne sais pas si Mobiflight le prend en compte dans ce cas.

De plus, cela te prendrait 13 sorties, 6 pour les cathodes et 7 pour les segments. Sorties qu'il faut économiser car peu nombreuses !

A noter : Les cartes IO et SIOC le font sans driver.

Par contre ça vient des Etats-Unis : il y a des frais de douanes (j'en ai eu pour 20€ pour une commande d'une centaine d'euros)

Il vaut mieux optimiser la commande, mais quelques 6x7 segments (com 1+2, nav 1+2, ça fait 8) et quelques encodeurs doubles (prévoir de souder les pins à la carte), je trouve que c'est rentabilisé.

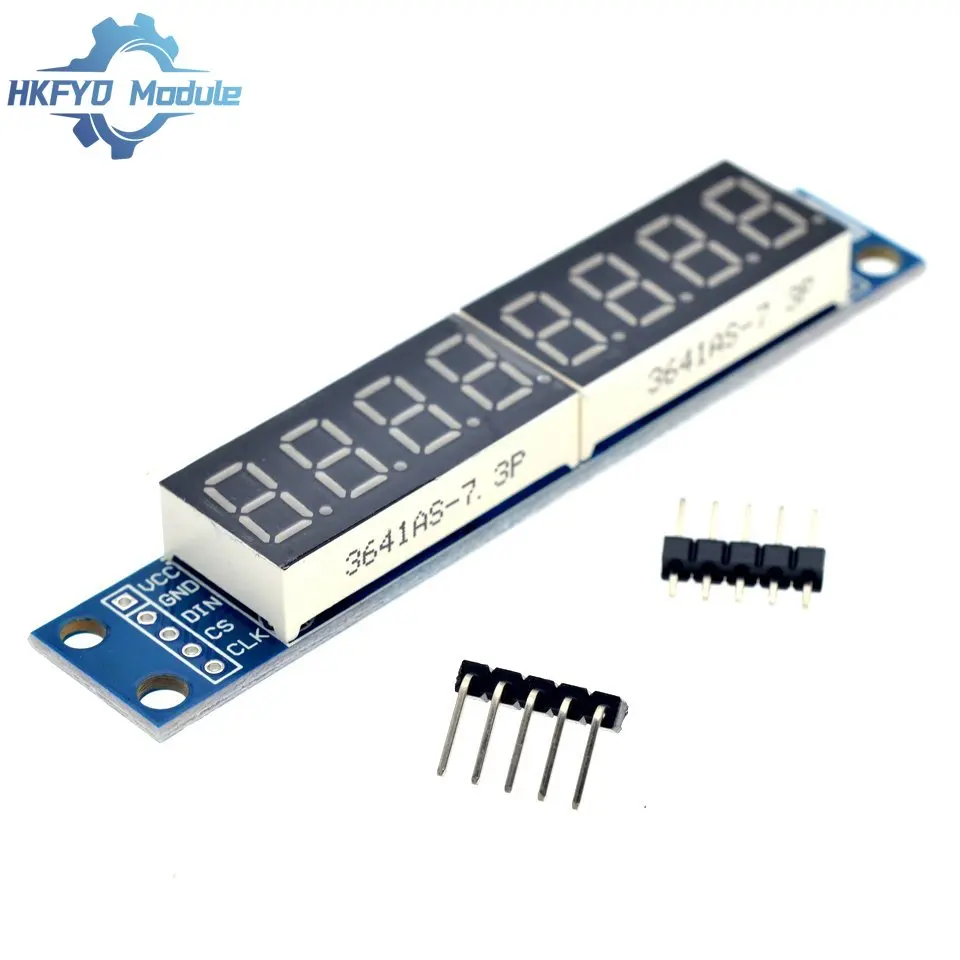

Module max7219 4 Digits reçu (sans frais de douanes) et installé sur le panel Hispapanel.
Il a fallu jouer de la lime car la fenêtre est prévue pour des digits 0.3 pouces mais ça rentre .
Pas de souci pour le paramètrage Mobiflight.


Fichiers joints

  • 3155EF3D-4A52-4777-877A-A65653378032.jpeg
    143.5 KB · Affichages: 32
  • 74E80024-0F38-44C8-A2C1-FD5EF1A70C62.jpeg
    143.7 KB · Affichages: 33
Bonjour !

Comme j'ai pas mal de demande au sujet des afficheurs à brancher sur Arduino, j'ai conçu une petite carte qui transformera un afficheur classique (7 segments, DP + cathode sur connecteur) en afficheur avec une connexion SPI (sur 3 fils).

Le connecteur sera compatible avec mes afficheurs et il y aura la possibilité de les chaîner.

Je ferai une présentation lorsque j'aurai reçu le tout ...

Fabien

Bonsoir,
Par hasard, j'ai trouvé ceci chez Mobiflight shop : "7 - Segments Modules (Green PCB" qui n'utilise que 3 pins avec un + et un GND

Si cela peut être utile !...

Alain

Bonjour, je m'aperçois que je n'ai pas publié ici le lien vers la petite carte qui permet de brancher les afficheurs de 2 à 6 digits EFDE sur un arduino, possibilité de brancher de 1 à 8 cartes sur 5 fils soit 48 digits.

La publication : https://www.flightpilote.fr/threads/adaptateur-pour-afficheur-et-arduino-spi-vers-digits.7443/

La carte adaptatrice : https://efde.fr/index.php?id_produc...roit/137-connecteur_14_broches_digits-femelle

Les afficheurs : https://efde.fr/index.php?id_produc...ontroller=product&id_lang=1#/57-nombredigit-2

Dernière édition:
Bonjour,
Pour info Mobiflight reconnait nativement le MAX7219 comme dit précédemment mais aussi le TM1637 qui pilote 4 ou 6 displays avec un connecteur 4 broches 5v, GND, CLK, DIO. Mais de mémoire on ne pas pas les chaîner comme on peut le faire avec les MAX7219.
